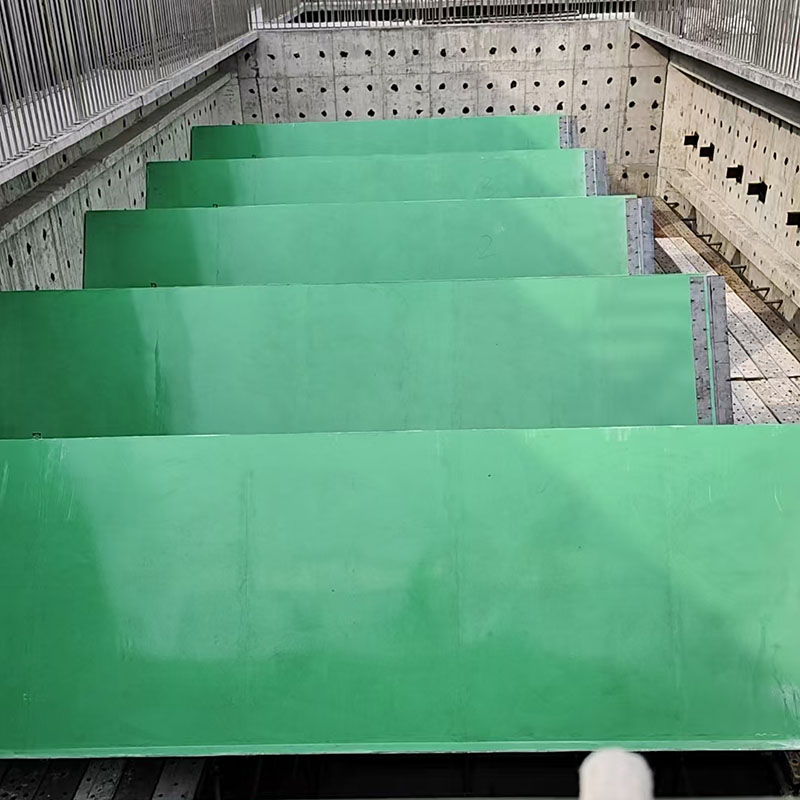

UASB三相分离器斜板式分离器北屯安装在UASB反应器的顶部区域，主要构造包含导流板（反射锥）、气室（集气罩）、沉淀区（分离区）、回流缝（通道）以及挡板（溢流堰）等部分。污水与厌氧微生物形成的混合液在沼气带动下自下而上流动，撞击导流板后流向改变，沼气气泡挣脱出来进入气室被收集，失去气泡的污泥颗粒在沉淀区依靠重力下沉，落回污泥床层，完成气、固分离后的澄清水通过回流缝或通道，溢过挡板流出反应器。 UASB斜板式三相分离器材质与应用：
三相分离器的材质可选用塑料、玻璃钢、304不锈钢等，以适应pH值在6.0-8.5的环境。它主要安装在食品、化工、养殖业等行业高浓度有机废水治理的UASB反应器或者三代厌氧反应器中，适用于处理COD≤5000mg/L的高浓度有机废水及城市污水等低浓度废水。
UASB三相分离器结构组成​：主要由集气系统、导流沉淀系统、回流系统三部分组成，各部件功能及材质如下：

结构部件​	具体组成​	材质选择​	功能​
集气系统​	集气罩、气液分离板、沼气导出管​	玻璃钢（FRP）、304 不锈钢​	收集反应产生的沼气，阻挡污水与污泥进入气路，避免沼气带液​
导流沉淀系统​	导流板（反射锥）、斜板（可选）、沉淀区挡板​	玻璃钢、PVC（小型）、碳钢衬胶（大型）​	引导气 - 固 - 液混合液流向，延长污泥沉降路径，强化泥水分离​
回流系统​	污泥回流缝、回流通道​	与导流沉淀系统材质一致​	使沉降后的污泥顺畅返回反应区，避免污泥流失​
支撑固定系统​	支撑框架、连接件​	碳钢防腐（环氧煤沥青涂层）、不锈钢​	固定各功能部件，确保结构稳定，适配反应器内壁安装​

UASB三相分离器斜板式分离器北屯工作原理​
UASB反应器运行时，污水从底部布水系统进入，与反应区的厌氧污泥（颗粒污泥或絮状污泥）充分混合，在厌氧菌作用下，有机污染物被降解并产生沼气（主要成分为CH₄、CO₂）。混合液（污水+污泥+沼气）在沼气浮力作用下自下而上流动，进入三相分离器区域，具体分离过程如下：​
沼气分离：混合液上升至导流板（反射锥）时，流向发生改变，沼气气泡脱离污泥与污水，沿集气罩内壁上升，经气液分离板去除附着的少量污水后，通过沼气导出管进入沼气收集系统；​
泥水分离：失去沼气的污泥-污水混合液进入沉淀区，污泥颗粒在重力作用下下沉（斜板式结构可缩短沉降距离，提升分离效率），沿导流板或斜板滑入污泥回流缝，返回反应区重新参与反应；​
清水排出：完成泥水分离后的澄清水（出水），越过沉淀区挡板，通过反应器出水堰稳定排出，进入后续处理单元。
